Классификация подшипников

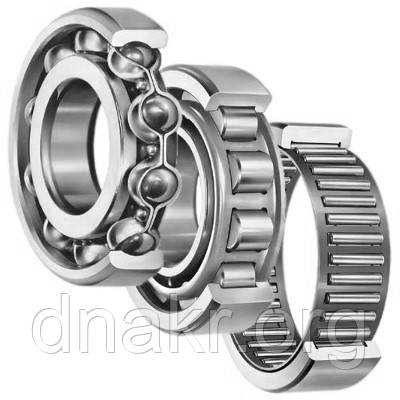

классификация подшипников
Подшипники можно классифицировать по самым разнообразным признакам, однако для упрощения понимания вопроса в данном материале рассмотрим самую простую систему классификации, основанную на двух признаках:
- Тип воспринимаемой нагрузки;
- Тела качения, за счет которых работает подшипник (или их отсутствие).
Типы подшипников по характеру действующей нагрузки
По типу воспринимаемой нагрузки подшипники можно разделить на
- радиальные подшипники (основной тип действующей нагрузки — радиальная);
- упорные подшипники (тип действующей нагрузки — осевая);
- радіально-упорні підшипники (сприймають навантаження обох типів);
- наполегливо-радіальні (сприймають навантаження обох типів, але переважно осьові);
Всі ілюстрації дивіться нижче.
Типи підшипників по тілах кочення і кількістю їх рядів
За цією ознакою підшипники можна розділити на
- кулькові підшипники (одно - або дворядні);
- роликові підшипники (одно - і дворядні, з конічними або циліндричними роликами);
- голчасті підшипники (їх можна розглядати як різновид роликових);
- підшипники ковзання (тіла кочення відсутні).
Крім цього, виділяють групи підшипників за їх розміром — великогабаритні і малі(або мініатюрні). Ми не будемо загострювати увагу на рідкісних для основної маси споживачів лінійних підшипниках, комбінованих і більш екзотичних типах, наприклад, дротяних, а розглянемо лише самі основні.
Як визначити тип підшипника за його номером
Проще всего определить тип подшипника, маркировка которого соответствует ГОСТ (отечественные, маркируемые по системе обозначений, принятой еще в советском союзе. Нужно просто посмотреть на четвертую от конца цифру, которая и кодирует тип (первая и вторая кодирует внутренний диаметр, третья — ширину). Обозначение аналогов большинства импортных подшипников можно найти у нас на сайте.
|
4-я цифра справа |
Фото |
Тип подшипника и основные особенности |
|
0 |
Шариковый радиальный (пример: 1000905, 408, 180206, 1680205). Универсальные. Обычно однорядные. |
|
|
1 |
Кульковий радіальний сферичний дворядний (самоустановлювальні) (приклад: 1210, 1608, 11220). Використовуються при неспіввісності валів. |
|
|
2 |
|
Роликовий радіальний з короткими циліндричними роликами однорядний або дворядний (приклад: 42305, 2210, 3182120). Висока вантажопідйомність та швидкість обертання. |
|
3 |
Роликовий радіальний сферичний дворядний (самоустановлювальні) (приклад: 3514, 3003124). Високі навантаження, перекоси кілець. |
|
|
4 |
Роликовий радіальний голчастий (приклад: 954712, 504704, 834904). Малі габарити. Одно - або дворядний. |
|
|
5 |
Роликовый радиальный с витыми роликами (пример: 5210, 65908). Высочайшая грузоподъемность, работа в загрязненных узлах, медленное вращение. Редкие. |
|
|
6 |
Шариковый радиально-упорный (пример: 36205, 66414, 3056206, 256907). Высокая скорость и точность вращения, комбинированные нагрузки. Качество для этого типа критично. Однорядные и двухрядные. |
|
|
7 |
Роликовый конический (одно-, двух-, многорядный) (пример: 7516, 807813, 537908, 697920). Совместно действующие радиальные и односторонние осевые нагрузки. Удобство монтажа. Обычно 1 ряд роликов, но может быть и 2, и 4. |
|
|
8 |
Наполегливий кульковий (одно - або дворядний) (приклад: 8109, 688811). Осьові навантаження при високій швидкості обертання. Дворядні — осьові навантаження в обидві сторони. |
|
|
9 |
Упорний роликовий (приклад: 9039320, 9110). Високі осьові навантаження. |
